recdtificador tipo puente

Puente Rectificador. Es un circuito electronico convierte la CA en CC . Es conocido además como circuito o puente de Graetz, en referencia a su creador, el físico alemán leo graetz
Consiste en cuatro diodos comunes de uso general, que convierten una señal bidireccional ( positiva y negativa procedente del transformador ) en una señal unidireccional solo semiciclo positiva pero tambien aprovechamos el semiciclo negativo lo convertimos en semiciclo positivo
Un simple diodo permitiría quedarse con la parte positiva , pero el rectificador tipo  puente permite aprovechar la parte positiva y la negativa.

y como el diodo solo permite la circulacion en un solo sentido ( del catodo al anodo ) al conectarle ala red se disminuye la barrera de potencial interna el paso de la corriente de electrones a través de la unión; es decir, el diodo polarizado directamente conduce la electricidad.
Para que un diodo esté polarizado directamente, tiene 3 valores que le define :

1. tension umbral : es la que necesita el diodo para empezar a conducir 0.4-0.5V
2. tension de polarizacion directa o de funcionamiento:una vez superada la tension umberal el diodo hace de conductor comportandose como una resistencia de pequeño valor . su valor 0.6-0.7V
3. tension de saturacion : llegara un momento en que aumentara la tension pero no aumentara la corriente.su valor 0.8-0.9V si seguimos aumentando la tension el potencial externo llegara un momento en el que se acumulara tanto calor en la union y el diodo se queda inservible y se comportara como un interruptor abierto

polarizado inversamente : NO CONDUCE Y SE ROMPE
por debajo de cierta diferencia de potencial se comporta como un circuito abierto (no conduce), y por encima de ella como un circuito cerrado con una resistencia electrica muy pequeña.Debido a este comportamiento, se les suele denominar rectificador  por que copnverte la corriente calterna bidireccional en CA unidireccional
el papel del restificador es hacer que la electricidad vaya en un solo sentido, mientras que el condensador es tienen como función estabilizar la señal

y el condensador recibe la señal positiva procedente del puente rectificador y se carga a la tension maxima y se descarga sobre la carga . el condensador  permite convertir la corriente alterna en corriente un poco mas lineal ( continua pero con un poco de rirado ) para eleminar ese rizado bastara con colocar un diodo zener o un regulador de tension ala salida del condensador

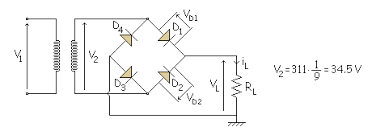

• cuando el semiciclo del transformador es positivo la corriente circula a través de D1 positivo y D4 negativo
• cuando el semiciclo del transformador es negativo la corriente circula a través de D2 positivo y D3 negativo
• es decir con el semiciclo positivo de la tensión de la red, los diodos D1 y D3 conducen
• y con el semiciclo negativo conducen los diodos Los diodos D2 y D4 y producen otro semiciclo positivo ala carga

El resultado es una señal de onda completa en la resistencia de carga.
Hemos obtenido la misma onda de salida VL que en el caso anterior.
La diferencia más importante es que la tensión inversa que tienen que soportar los diodos es la mitad de la que tienen que soportar los diodos en un rectificador de onda completa con 2 diodos, con lo que se reduce el coste del circuito.

la tensión en la carga rectificada es el doble que la que se obtendría con el rectificador de onda completa con 2 diodos.
circula corriente por la carga, en el mismo sentido, en los dos semiciclos, con lo que se aprovechan ambos y se obtiene una corriente rectificada más uniforme que en el caso del rectificador de media onda, donde durante un semiciclo se interrumpe la circulación de corriente por la carga.
